踏みたてを使い垂直9mHi アルミポールの最上部(9M高)に、(1:4)のバランで給電し、滑車で吊り上げ給電します。

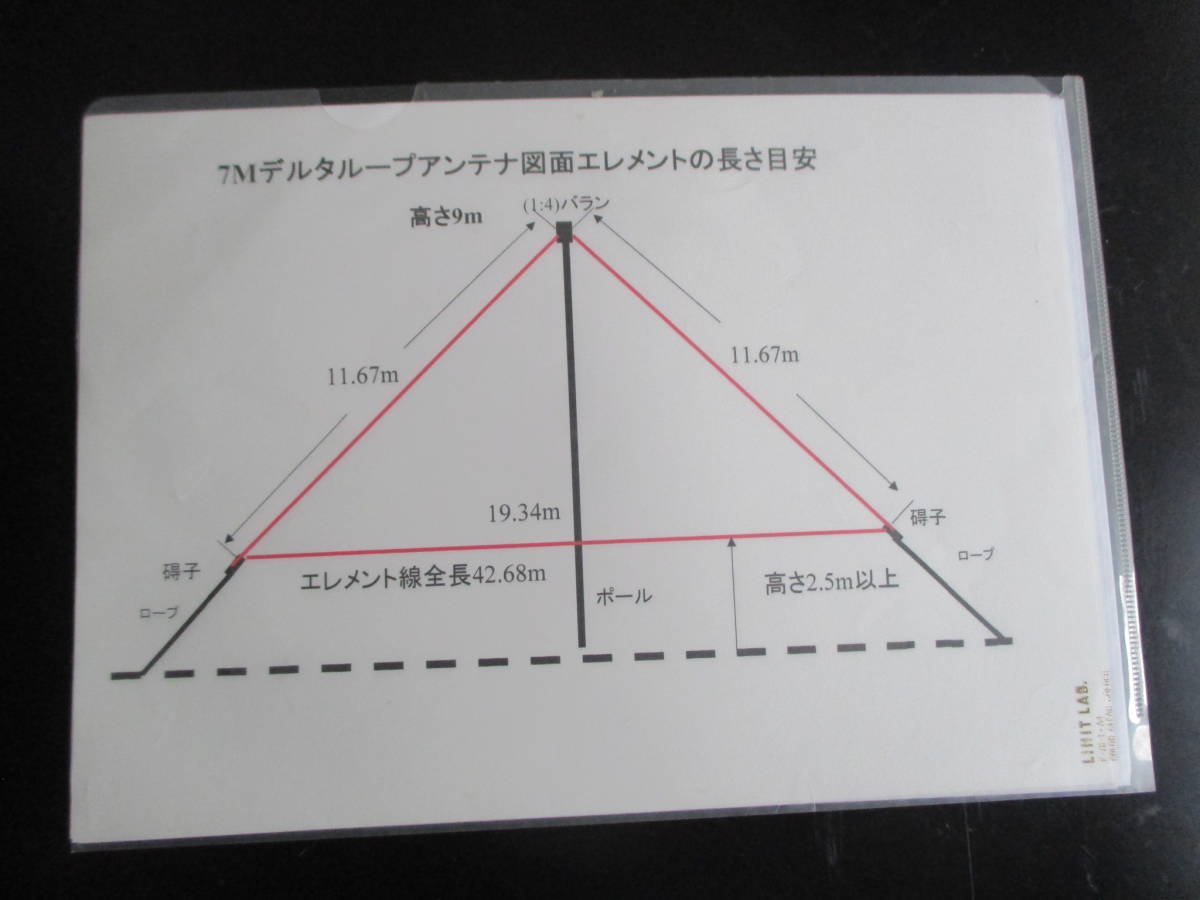

二等辺三角形状態で設置します。／＼の長さ11.67ｍ×2 底辺の長さ19.34m エレメント3本の合計長さ42.68mになります、底辺の高さ約2.2ｍ位です。
底辺高さ低いせいか地面との影響でSWRが1.8以下には落ちませんでした。チューナー使用で全バンド1.0以下にバッチり収まります。
【情報提供いただきました】
二等辺三角形⇒正三角形で試してみると周囲の状況等にも依りますが、チューナー無しでSWRが1.2位に落ちました。（過去取引者様からのレポート）
この様な簡単な構造です。一度調整してしまえば、後は設置/撤収は10分もあれば充分可能です、ただアンテナ自体はかなり長く大きくなるため設置出来る場所の条件はかなり制約を受けますので、移動等、広い野外がFBです。

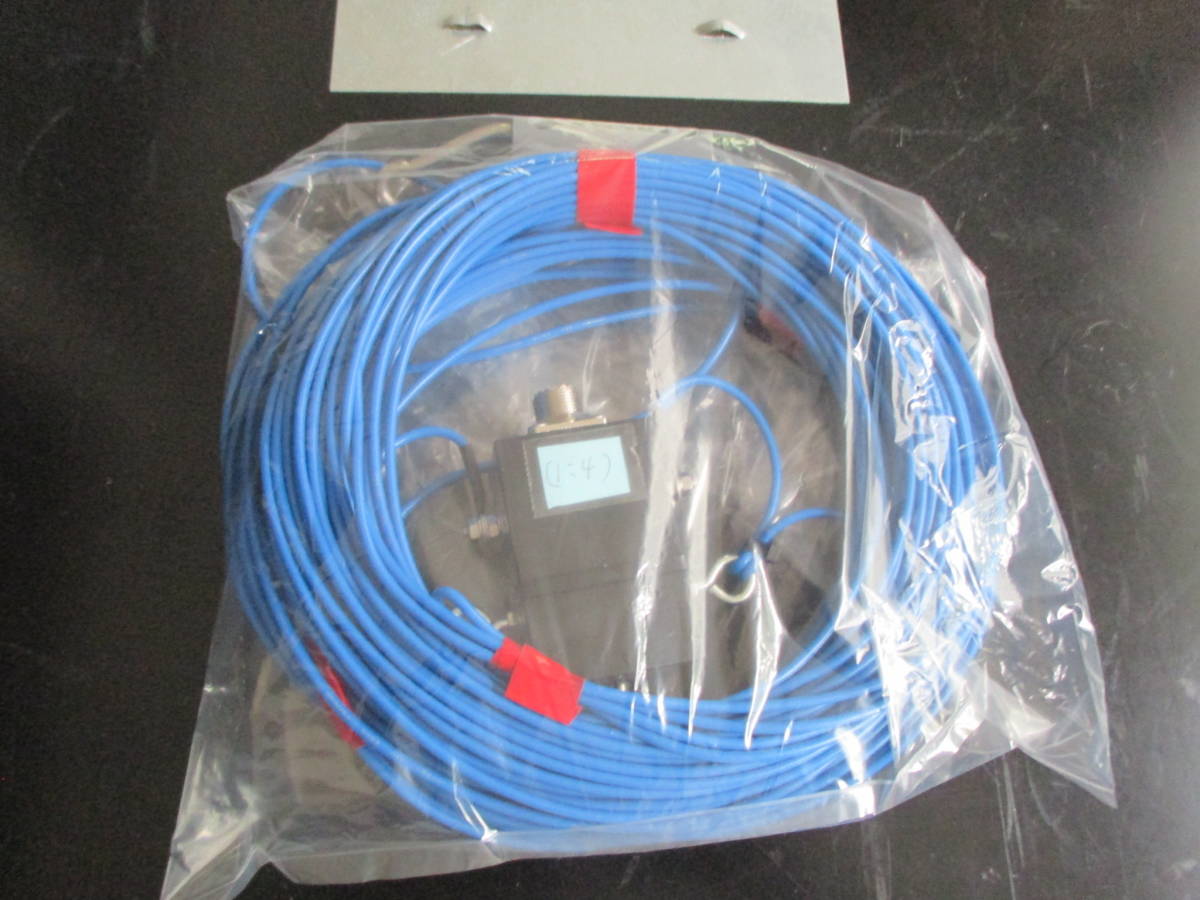

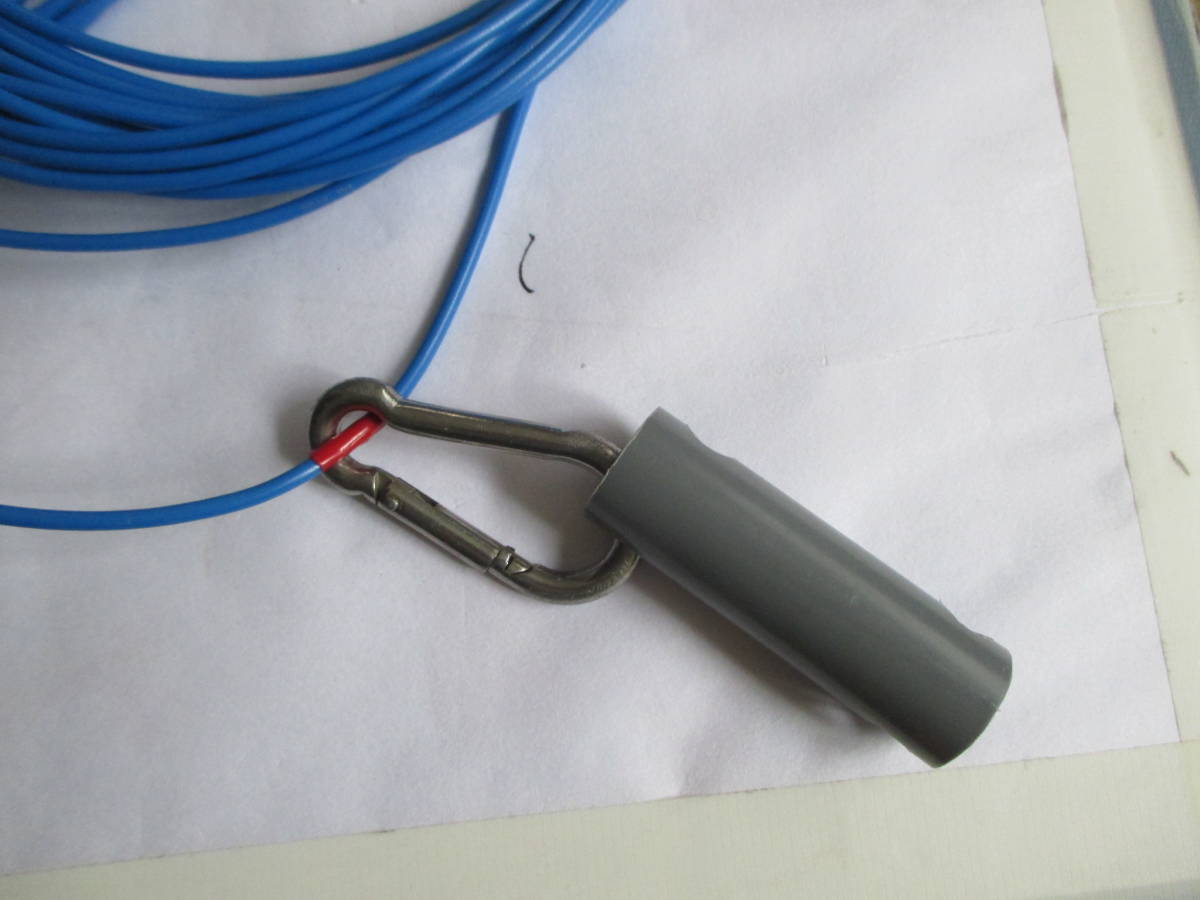

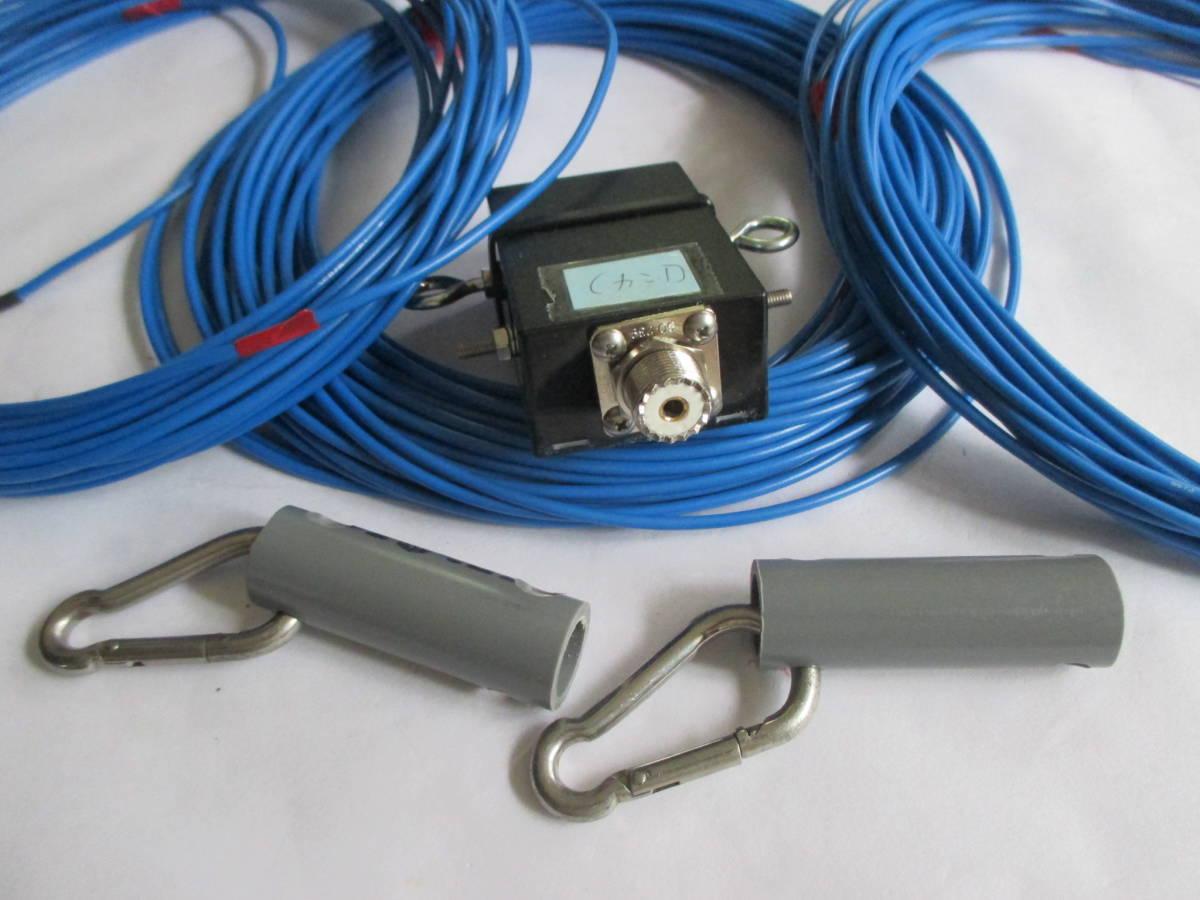

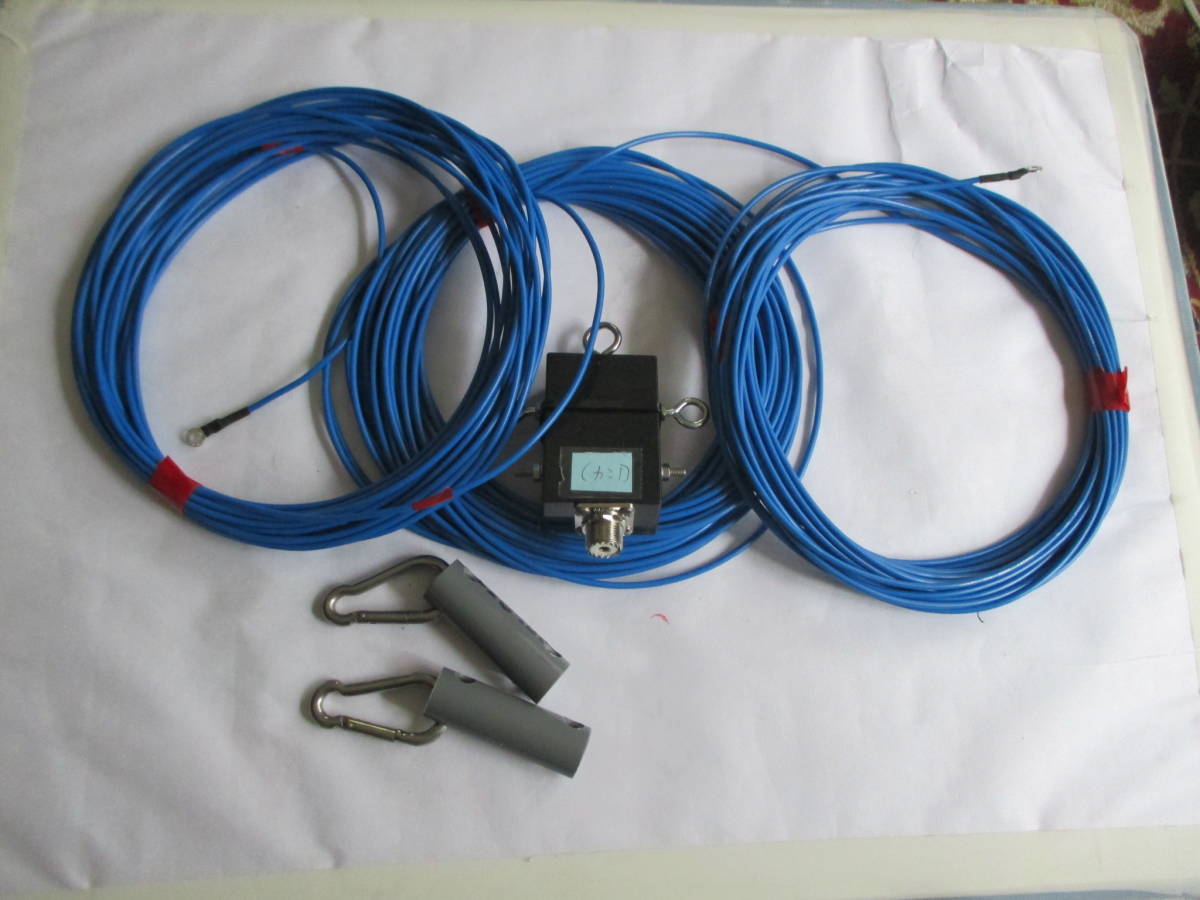

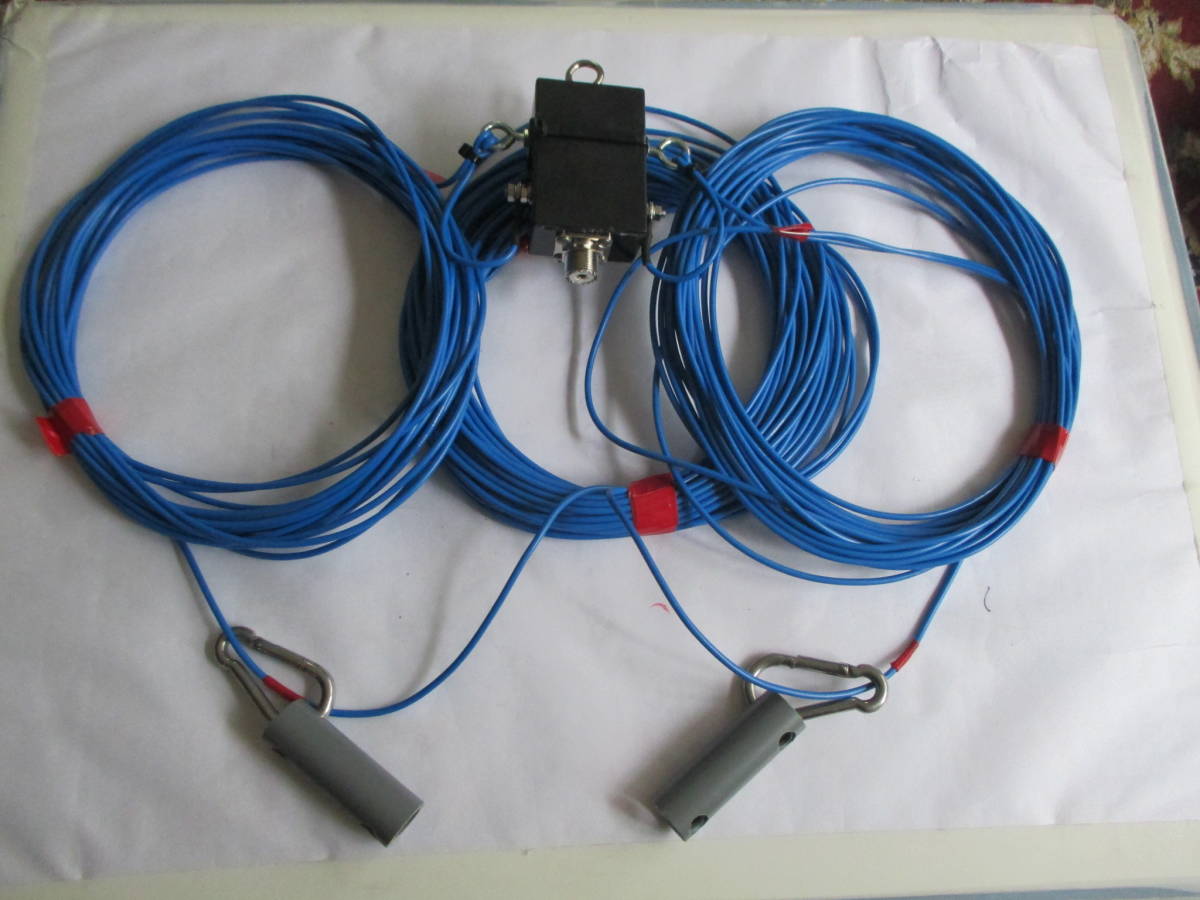

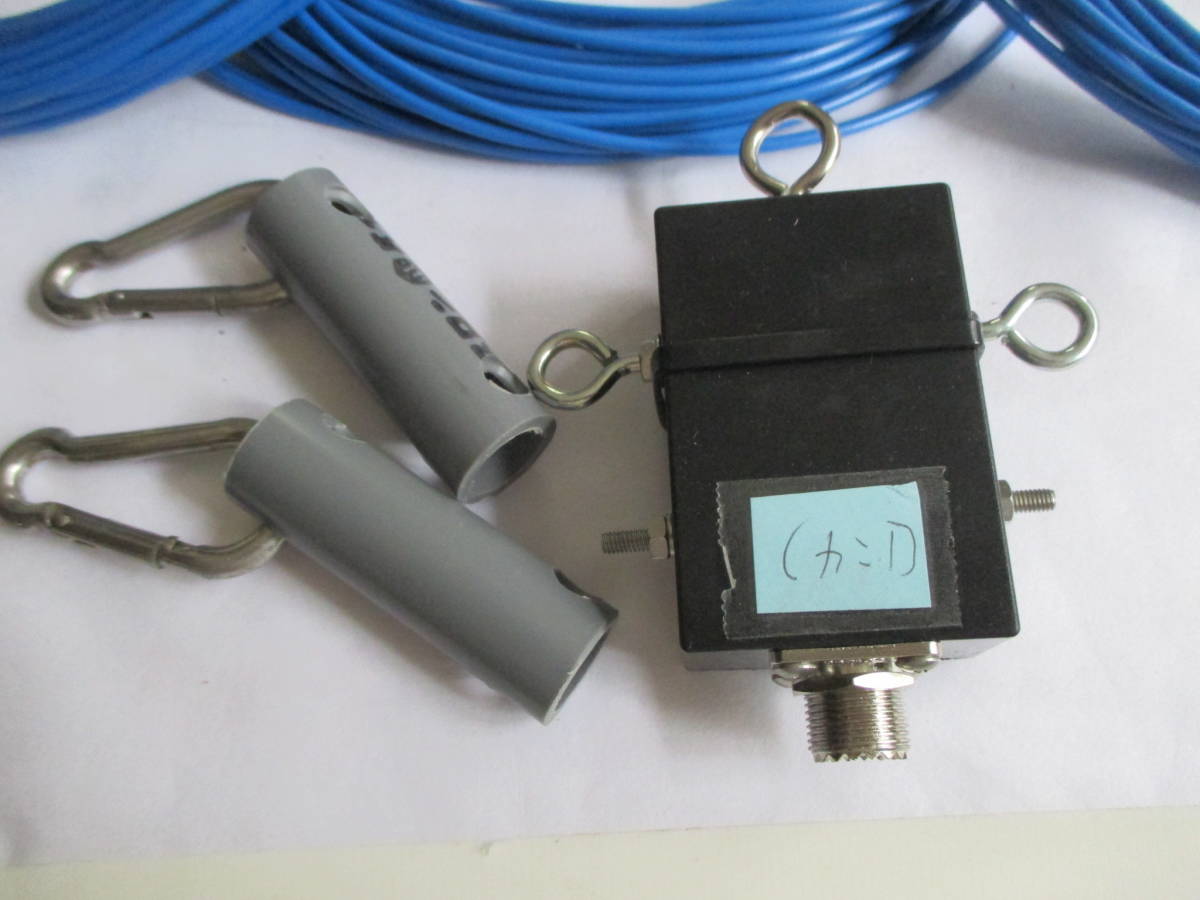

バランは自作(1:4)バラン使用、エレメントは1.25sqビニール被覆撚線42.68m使用、底辺両端は塩ビ碍子に通してロープで左右から引っ張っり三角形の形にします。その他、踏みたて、ポール、滑車、等の不足品はご自身で調達してください。
使用感としては市内某所、広い河川敷で設置テスト運用しました。
まずノイズがダイポールと比べ少ないです、飛びはバツグンに良く飛びます、送信出力5W QRPで、パイル状態にも充分太刀打ちできました。特に打ち上げ角が低いのでDX向きです。短時間に各エリアと数局交信でき、とても良いレポート頂きました。
少し指向性があるような気がします。SWRは広帯域で全バンドフルカバーできます、簡単かつ小電力でも非常に良く飛ぶアンテナという感想です。
設置/調整にはある程度のスキルが必要です、商品の性格上調整等のアドバイスはお受け出来ません、ご自身の技量でお願いします。
又自作に付き傷その他クレーム等はご勘弁ください。
